系统简介和主要功能:
采用COFDM调制技术、MPEG2\MPEG4编解码(可选),发射端采用了AV或SDI(内嵌语音)软入(接口类型可定制),接收输出端采用了SDI、AV、VIDEO输出;扣板式微型外观设计,高质量4:2:2和极短的端到端传输延时为75ms。发射机集发射天线、功率放大、数字调制、音视频数字压缩、电池组、两路伴音、一路数据(可选),适用于摄像机→录制车、摄像机→固定点,也适合于录制车→转播车在移动中的高清晰图像采集传输。可广泛的应用在广播电视领域,适用于现场直播、突发性新闻报道与录制等环境中,配置全向天线,通视条件下传输距离可达2-10公里,可利用广电光缆资源建立多个接收机站,实现全城无线覆盖网。
~

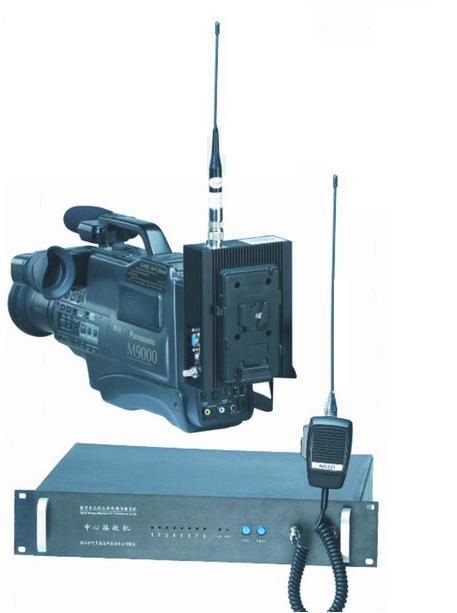

系统组成:系统由YWY-2008KBF扣板式发射机、YWY-2008KBJ接收机、天线等主要设备组成。
系统优势:
l 快速组网:开机即可进行通讯,减少误操作。
l 动中通:支持180km/h的移动通信,支持高速车载使用。
l 绕射能力强:支持非视距(NLOS)传输,具有卓越的“绕射”、“穿透”能力。
l 抗干扰性:在复杂电磁环境中,具备优异的抗干扰性能。
l 支持多种供电方式:在不同环境的下,可以根据实际情况选用不同的供电系统供电。(设备扣板移动供电、固定式接电供电)
l AES加密:支持128位AES数字加密,避免非法接收,安全性能高。
l 便携性:体积小,重量轻,便于携带。
技术指标:
发射机技术指标
发射频率 |
300MHz~850MHz(发射频率可以定制) |
频率可调范围 |
中心频率±8M范围可调 |
信道带宽 |
2M/4M/8M(可定制) |
发射功率 |
1W~5W(可定制) |
调制方式 |
COFDM 2K QPSK |
视频编码格式 |
MPEG-2/ MPEG-4(可定制) |
视频压缩码流 |
6Mbps/4Mbps/2.6Mbps/1.3Mbps(可定制) |
图像分辨率 |
720*625 25-35帧/S |
视频输入接口 |
1路复合视频信号,PAL/NTSC ,AV接口(可定制SDI接口) |
音频输入接口 |
立体声道,BNC接口 |
射频接口 |
TNC、SMA 插座,50欧姆 |
天线类型 |
全向手持天线或全向车台天线 |
供电方式 |
使用原摄像机后扣板电池供电 |
工作环境 |
温度 –10~55℃ 湿度 80% |
工作方式 |
标准的摄像机扣板连接器,且带摄像机电池扣挂连接 |
移动时速 |
180公里/小时稳定发射 |
接收机技术指标:
接收频率 |
300MH~850MHz(发射频率可以定制) |
频率可调范围 |
中心频率±10M范围可调 |
信道带宽 |
2M/4M/8M(可定制) |
解调方式 |
COFDM 2K QPSK |
接收灵敏度 |
-103dBm(含LNA) |
视频解码格式 |
MPEG-2/ MPEG-4(可定制) |
视频输出类型 |
PAL/NTSC制、25帧/S |
图像分辨率 |
720×576 |
传输延时 |
整体时延小于65ms |
视频输出接口 |
解码输出接口采用:SDI、VIDEO、AV(可任意选择) |
音频输出口 |
立体声道,BNC接口 |
网络接口 |
10/100M以太网,RJ45接口 |
天线接口 |
TNC插座,50欧姆 |
天线类型 |
全向车台天线或全向玻钢天线 |
供电方式 |
DC 12V |
工作环境 |
温度 -10~55℃ 湿度 80% |
移动时速 |
180公里/小时稳定接收 |

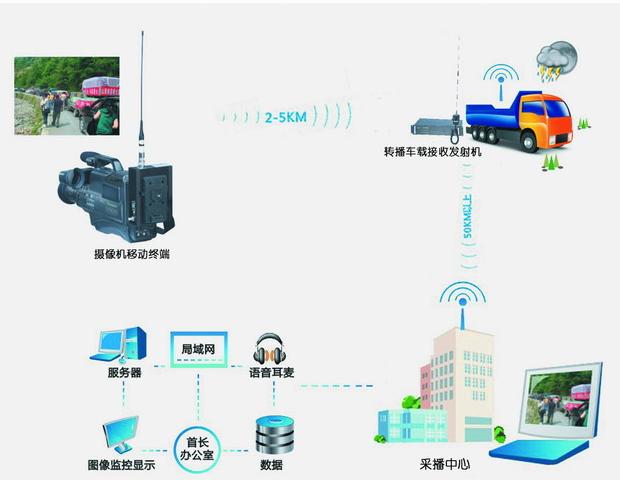

扣板型“广电版”数字化无线远程音视频传输系统:
-示意图-
